该系列智能测控装置采用先进的微电子、计算机、通讯技术和军品制造工艺，针对低压配电系统使用特点精心设计和制造的新一代智能测控装置。本产品可精确地监测12路遥信输入，适应交流或直流输入信号，采用导轨安装，可靠性高。本产品性能指标符合IEC61036标准要求，并具有RS485通讯接口,广泛适用于工矿企业的低压配电系统。

• 工作环境

正常工作温度：  -10℃～ +45℃

极限工作温度：  -25℃～ +60℃

存储和运输温度：-25℃～ +70℃

湿度：   ≤75%

• 电气参数

工作电源:AC100V～300V

绝缘电压:≥2000VAC

遥信输入电压范围：AC 100～240V

• 主要功能

12路遥信数据采集

12路遥信状态指示

RS485通讯接口，MODBUS-RTU通讯协议

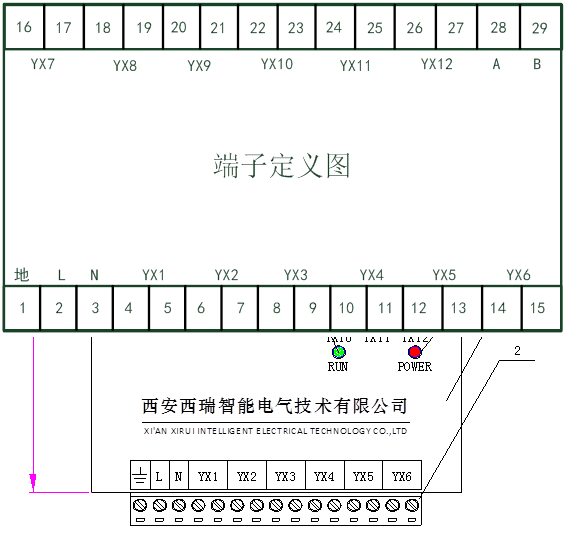

1.智能测控装置           2.接线端子

3.电源指示灯             4.运行状态指示灯

5.采集开关状态指示灯

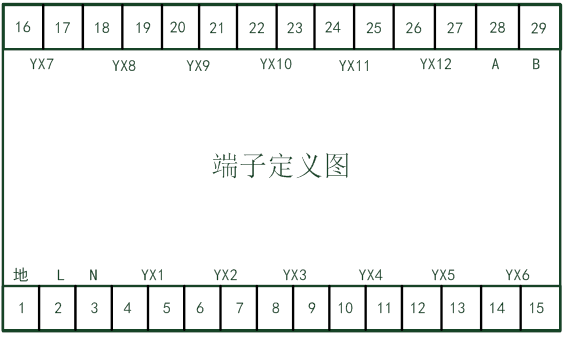

端子定义

1.
2. 端子定义说明：

地：机壳地

L、N：交流电源输入

YX1-YX12：12路遥信信号输入

A、B：RS-485通讯接口

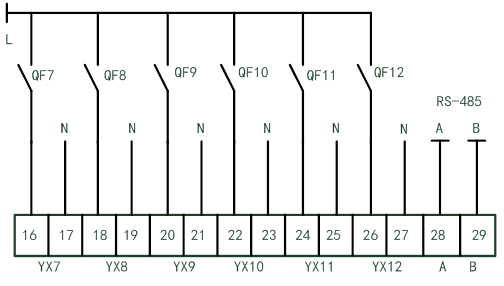

接线原理图

安装

首先，将装置卡在U型导轨上，并固定牢靠，检查安装过程中对装置外观有无明显损坏。根据接线原理图，对照设备接线端子定义接好对应的接线，并检查是否有接错、裸露或接触不良导线。

调试

50. 根据接线原理图、对照设备接线端子，检查接线是否正确。
50. 给设备上电，POWER指示灯亮，RUN指示灯闪烁，表示设备工作正常。
50. 合上监测的断路器，对应的面板指示灯亮，断开断路器，对应的面板指示灯熄灭。以此类推，将所有监测的遥信调试一遍。
50. 通过“通讯调试软件”，设置本装置站地址，并进行数据通讯调试。

常见问题分析与排除

保护措施与注意事项

4. 未断电前，不得对本装置进行维修工作。
5. 维修后，要确认是否所有工具和松开零件都已从本装置内拿开。
6. 不得将电缆固定在高温设备上。
7. 在拆卸和重新安装接线过程中不得损坏电缆。
8. 在完成维修工作后，将所有拆卸的电缆连接并紧固。

故障处理程序及方法

本装置运行中发生故障时，应及时组织人员进行故障分析，采取纠正措施，排除故障后，方可继续使用。具体程序如下：

1. 观察、记录故障现象。
2. 确定故障发生的准确部位。
3. 确定故障发生的根本原因。
4. 采取措施排除故障。
5. 确认故障已得到解决。

该装置自出厂之日起12个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现该装置有功能、外观缺陷和不符合相关技术指标时，制造厂给予免费修理或更换。

签订合同时，请详细写明所需型号及功能要求等相关内容。
