Z3系列智慧微断
1 产品概述
Z3系列智慧微断是西安西瑞智能电气技术有限公司在传统空开的基础上融入互联网思维，结合数据平台分析功能，以解决传统空开的使用上的弊端，真正做到随时随地掌握用电状态。
2 安装说明
2.1 安装组合
按照图示模组顺序组合安装，每个模组之间使用6PIN数据排针链接。
2.2 接线
依照实际配电管理和线路铺设设计要求，选择和使用符合需要的物联网空开模组，以及电箱箱体的规格，并安装和链接线路。
以下为8回路智慧电箱（规格：20P）安装接线示意图，仅供参考。
3 通讯
Z3系列T30智能通讯模组提供RJ45接口有限连接通讯方式（推荐）和WIFI无线通讯方式。智能通讯模组产品外观上张贴的条码信息属设备编码，具有唯一性，请妥善记录与保存。
操作手柄：手动上下拨动控制断路器分合闸，向上为合闸，向下为分闸；
开关按钮：可通过点按控制左、右线路的操作手柄的自动合闸、分闸；
按键指示灯：指示断路器的通讯、操作和故障状态；
状态指示灯：指示断路器的分闸状态，红色为合闸，绿色为分闸；
数据接口：使用6PIN排针连接相邻模组。
4.2 Z3系列2P带漏保断路器模组
操作手柄：手动上下拨动控制断路器分合闸，向上为合闸，向下为分闸；
开关按键：可通过点按控制操作手柄的自动合闸、分闸；
按键指示灯：指示断路器的通讯、操作和故障状态；
状态指示灯：指示断路器的分闸状态，红色为合闸，绿色为分闸；
漏电测试按键：用于漏电保护功能的自检监测，点按按键后断路器瞬间跳闸，测试完成后5秒，手柄自动合闸。
数据接口：使用6PIN排针连接相邻模组。

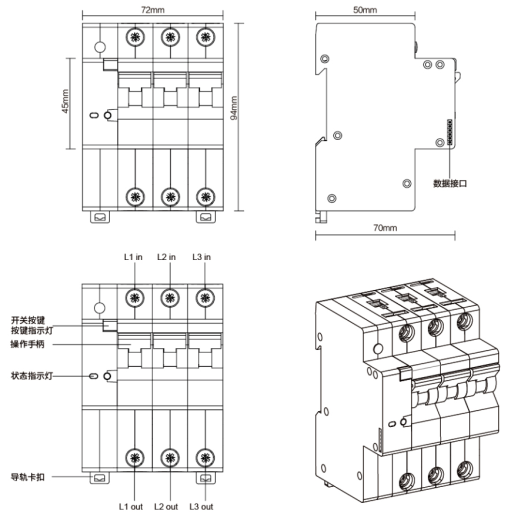

4.3 Z3系列3P断路器模组
操作手柄：手动上下拨动控制断路器分合闸，向上为合闸，向下为分闸；
开关按键：可通过点按控制操作手柄的自动合闸、分闸；
按键指示灯：指示断路器的通讯、操作和故障状态；
状态指示灯：指示断路器的分闸状态，红色为合闸，绿色为分闸；
数据接口：使用6PIN排针连接相邻模组。

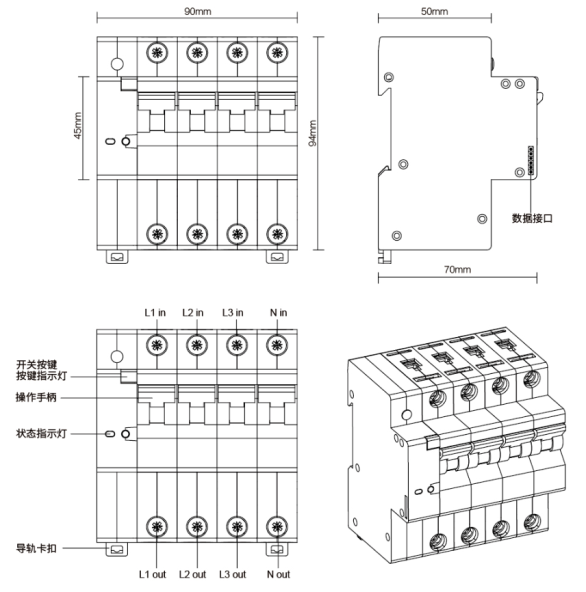

4.4 Z3系列4P断路器模组
操作手柄：手动上下拨动控制断路器分合闸，向上为合闸，向下为分闸；
开关按键：可通过点按控制操作手柄的自动合闸、分闸；
按键指示灯：指示断路器的通讯、操作和故障状态；
状态指示灯：指示断路器的分闸状态，红色为合闸，绿色为分闸；
数据接口：使用6PIN排针连接相邻模组。

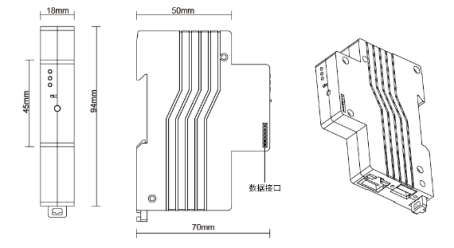

4.5 Z3系列智能电源模组
指示灯：绿色指示灯点亮，指示电源已处于通电工作状态。
DC输出及数据接口：使用6PIN排针连接相邻模组。
4.6 Z3系列智能通讯模组
UART指示灯：指示通讯模组的系统工作状态，常亮为系统启动过程中，闪烁为系统及通讯正常运行状态。
通讯指示灯（WLAN）：指示通讯模组的WIFI工作指示，常亮为无WIFI设备连接状态，熄灭为有线网络连接状态。
通讯指示灯（WIFI）：指示通讯模组网络模式状态，常亮为模组热点释放状态，闪烁为WIFI无线连接状态，熄灭为有线网络连接状态。
切换、复位按键：控制模组的热点切换及复位功能，长按2秒，可开启或关闭模组热点释放。长按12秒，可清除线路名称，网络设置、密码设置等信息，清除后相关数据不可恢复，谨慎操作；
数据接口：使用6PIN排针连接相邻模组。
5.1 外协配套件生产
乙方应制定外协配套件生产的质量保证大纲或技术要求，保障外协配套件的质量要求。
5.2 工艺文件
乙方应制定工艺文件，必要时甲方参与关、重件的工艺文件评审。
5.3 过程的控制
对特殊过程的控制，由乙方提供实施特殊过程确认的记录，工艺研究室负责检查有关记录。
6.1 包装
包装及储运方面按照GB/T 191-2008的要求。
6.2 防护
整个包装要求有防振、防压、防水、防雨功能，包装箱外部要求标注有防水、防压等明显标志。
6.3 运输
运输方式可以采用公路、铁路和航空运输方式。
